Jeder CAD-Anwender wird es schätzen, Werkzeuge zur Hand zu haben wie den PDF-zu-DWG-Konverter, das Blockmanagementmodul, den Vektorisierer, den PDF- und 3D-PDF-Export/Import, mehrere Formatkonverter, das photorealistische Rendering sowie einige spezifische wie topografische 3D-Civil-Funktionen und ein Architektur-Plugin.
Und das alles in nur einem Softwarepaket! Um die erweiterten progeCAD-Werkzeuge zu erkunden, lesen Sie in folgender Auflistung weiter.
progeCAD ist ein leistungsfähiges Werkzeug zur Konvertierung verschiedenster CAD-Dateiformate. Es importiert und exportiert eine große Anzahl von Dateitypen, was den CAD-Datenaustausch vereinfacht!
PDF zu DWG Konvertierung
Mit der integrierten PDF2DWG-Konvertierungs-Engine ist der PDF-Import schnell und einfach. progeCAD hilft Ihnen bei der Konvertierung Ihrer PDF-Dateien in bearbeitbare DWG-Zeichnungen, indem es Vektorelemente wie Linien, Polylinien, Splines, Schraffuren, Kreise, Bögen und Textzeichenketten erzeugt und optimiert. Alle Farben werden in der DWG/DXF-Datei beibehalten. PDF2DWG unterstützt die Seitenvorschau, die Stapelkonvertierung aller PDFs in einem Ordner, die Konvertierung von mehrseitigen PDFs, intelligente TrueType-Texte, die Erkennung von Linienbreite und gestrichelten Linien. PDFtoDWG ist kompatibel zu PDF's mit Layern und behält das gleiche Layerschema bei, das in der PDF-Datei vorhanden ist, wenn diese in DWG konvertiert wird. PDF2DWG ermöglicht es, Zeit zu sparen, indem Projekte, Zeichnungen, Teile von bestehenden Vektor-PDFs, Katalogen und Handbüchern einfach in CAD-Zeichnungen übertragen werden, um sie als native DWG-Dateien zu verwenden. PDFtoDWG unterstützt alle Versionen von Adobe PDF-Dateien.
Mit progeCAD können Sie auf einfache Weise eine große Anzahl von Dateiformaten in Ihre Zeichnungen importieren und exportieren:
IMPORT
- STEP, IGES Import (und Export) von STEP-Geometrien mit Umwandlung in leicht bearbeitbare DWG-Objekte.
- SolidWorks-Import von .sldprt-Teiledateien und .sldasm-Baugruppendateien mit Umwandlung in DWG-Elemente um.
- ESRI-SHAPE SHP Import von SHAPE (ESRI)-Dateien inklusive Geometrie und Attributen in DWG- Zeichnungen. Spezielle Befehlsoptionen für Geometrieimport , Farb- und Laververwaltung, Steuerung dynamischer Daten.
- Einfügen von Geometrien aus SDF und SQLite. Unterstützte WFS-Dienste.
- 3DS, DGN(Microstation), LWO, OBJ(Wavefront), STL, RGT, DXF, DWF, DWFx
- Autodesk Revit® zum Einfügen von BIM-Modellen in DWG. .rvt/.rfa sind der Standard in der Bauindustrie. progeCAD ermöglicht das Einfügen von BIM Autodesk Revit® Modellen in Ihre DWG als Unterlage oder als Teil der DWG.
- IFC zum Einfügen von BIM-Modellen in DWG's. IFC ist ein globaler Standard für den Datenaustausch in der Bauwirtschaft. Planer und Ausführende können IFC nutzen, um Daten zu teilen, unabhängig davon, welche Software sie für ihre Arbeit verwenden. progeCAD erlaubt das Einfügen von BIM-Modellen in Ihre DWG als Unterlage oder als bearbeitbarer Teil der DWG.
- REVIT® - Direkter Import von Revit-Dateien (bis v2024) mit Auswahl des gesamten Modells oder einer bestimmten Ansicht. BIM-Objekte werden auf verschiedenen Layern platziert, wobei Sie zwischen zwei Optionen wählen können:
1) Layer auf Basis von Objekten
2) Layer auf Basis von Ebene+Kategorie.
Falls vorhanden, werden die entsprechenden Materialien mit den importierten Objekten verknüpft. - PUNKTWOLKEN-Import ReCap® .rcp, .rcs und allgemeine Formate wie .pcg, .isd, .xyz, .ply, .las, .laz
EXPORT
- STEP, IGES
- IFC mit IFCEXPORT Es ist möglich, .rvt- und .ifc-Underlays sowie AEC-Objekte beim Export in .ifc-Dateien einzubeziehen. Geben Sie das IFC4- oder IFC4x3-Schema an, wenn Sie in .ifc-Dateien exportieren, und legen Sie Anzeigeeigenschaften für AEC-Stile fest.
- PDF, DWF, 3DS, DAE (Collada), LWO, POV, MA(Maya), OBJ(Wavefront), BMP, JPG, WMF, EMF, SVG
- 3D-Druck STL-Export als Ausgabe für 3D-Drucker
Erweiterte Blöcke (Kompatibel mit dynamischen Blöcken)
progeCAD ist kompatibel mit Dynamischen Blöcken aus AutoCAD® sowie Erweiterten Blöcken.
Erweiterte Blöcke enthalten Einschränkungen und Regeln, die das Aussehen und das Verhalten eines Blocks steuern, wenn er in eine Zeichnung eingefügt oder verändert wird.
Ein Erweiterter Block kann viele Blöcke ersetzen. Durch die Kombination mehrerer Griffe und Aktionen können Sie viel intelligentere Blöcke erstellen.
Dadurch, dass ein Erweiterter Block Dutzende Ihrer derzeit verwendeten Blöcke ersetzen kann, ist Ihre Produktivität erheblich steigerbar.
Erweiterte Blöcke (auch bekannt als Dynamische Blöcke).
Konvertieren Sie Dynamische Blöcke transparent in Erweiterte Blöcke und erstellen und bearbeiten Sie darüber hinaus mit dem Blockeditor Erweiterte Blöcke mit Parametern, Aktionen und Sichtbarkeitsstatus wie bei AutoCAD® Dynamische Blöcke. Sie können damit jede Blockreferenz ändern und sie auch in Größe und Form parametrisieren. Die kontextbezogene Multifunktionsleiste enthält Funktionen zur Kombination spezieller Griffe und Aktionen wie Verschieben, Skalieren, Dehnen, Drehen, Muster oder Spiegeln. Sie können zum Beispiel einen erweiterten Block erstellen, dessen Größe dynamisch mit einem Griff angepasst werden kann, den Sie dehnen können.
Sie können auch erweiterte Blöcke mit verschiedenen Zuständen erstellen, die ein- oder ausgeblendete Elemente enthalten. So können Sie z. B. nur einen Block verwenden, um verschiedene Optionen anzuzeigen.
Dynamische Blöcke in erweiterte Blöcke umwandeln
Sie können dynamische Blöcke, die mit AutoCAD® erstellt wurden, so verwenden, wie sie sind. Sie behalten ihre Intelligenz und Parameter in progeCAD. Wenn Sie einen bestehenden AutoCAD®-Block bearbeiten, d.h. die Blockdefinition eines bestehenden dynamischen AutoCAD®-Blocks bearbeiten (modifizieren), wird er automatisch in einen erweiterten Block umgewandelt.

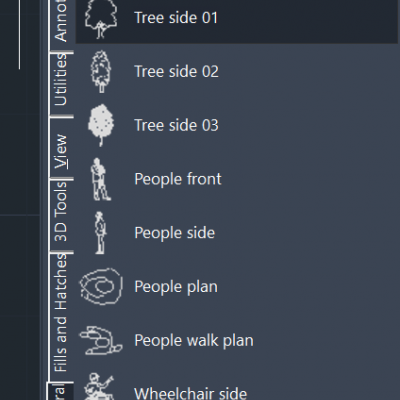

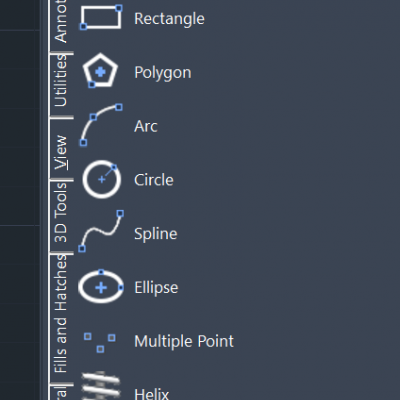

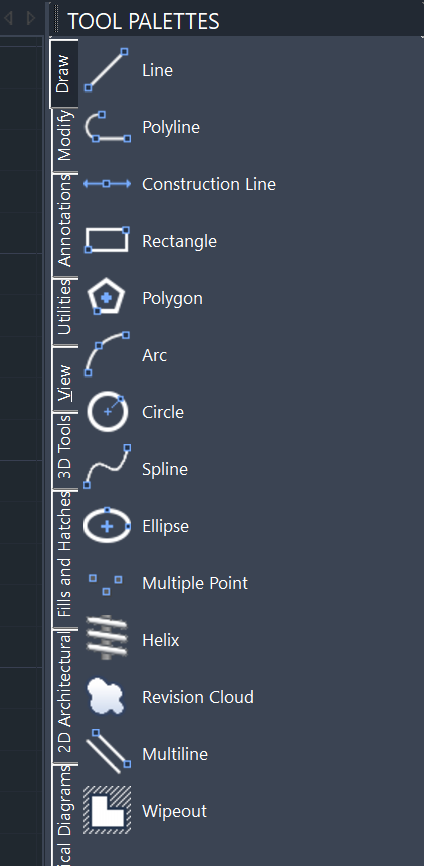

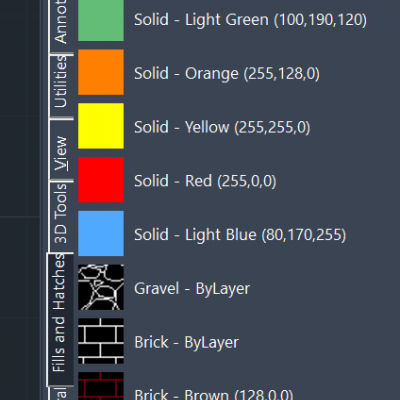

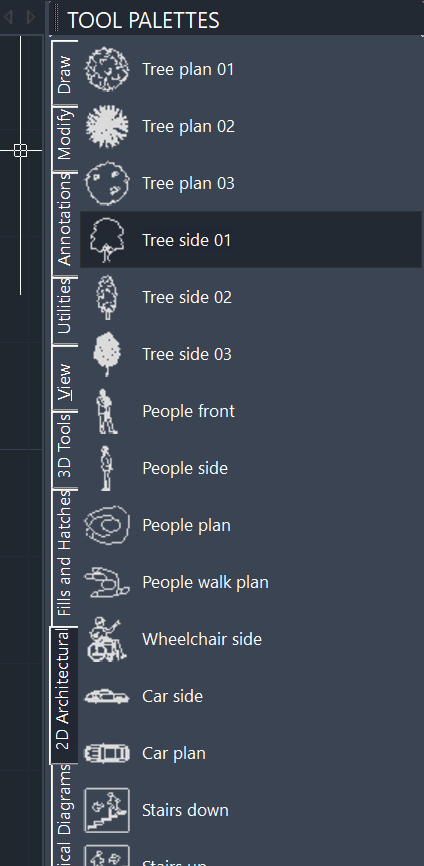

Verwenden Sie die Werkzeugpaletten, um Blöcke,Verwenden Sie die Werkzeugpaletten, um Blöcke, Schraffuren und benutzerdefinierte Werkzeuge in einem Fenster mit Registerkarten zu organisieren. Leicht per Drag & Drop anpassbar. Optionen und Einstellungen sind über Kontextmenüs zugänglich.
Die gebrauchsfertigen Paletten für:
Zeichnen, Modifizieren, Anmerkungen, Hilfsprogramme, Ansicht, 3D-Werkzeuge, Füllungen und Schraffuren, 2D-Architektur, elektrische Diagramme, elektrische Anlagen, Mechanik ANSI-ISO, Mechanik DIN-ISO, Hydraulik-Fluide und Pneumatik, Stahlprofile

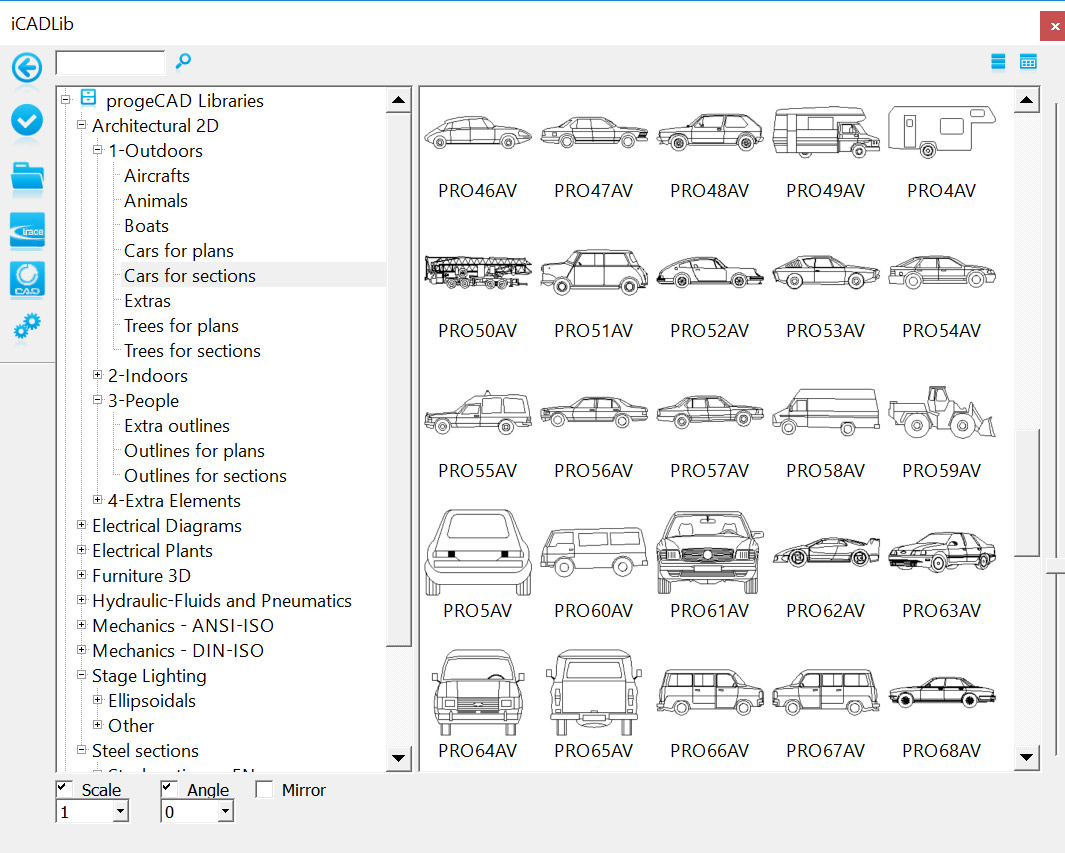

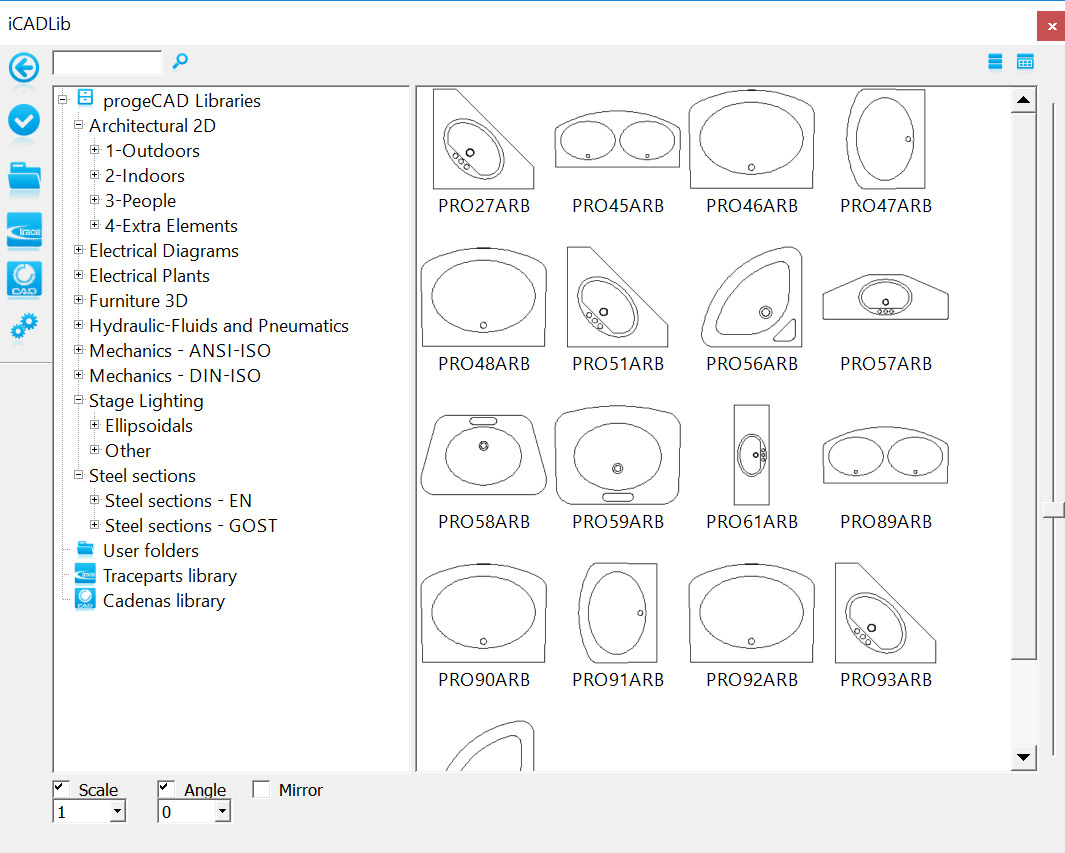

Der iCADLib-Modul zur Blockverwaltung sorgt für die optimale Organization und Verwaltung Ihrer Symbolbibliotheken. Mehr als 22.000 einsatzbereite 2D/3D-Blöcke: Konstruktion, Architektur, ANSI-ISO and DIN-ISO Mechanik, ANSI and IEC Elektrotechnik, Elektronik, Stahlprofile, Möbel, Küchen u.v.m. .
Traceparts, Cadenas und BIM&CO für progeCAD
iCADLib integriert Traceparts Web-Portal, progeCAD's Cadenas Web-Portal und das BIM&CO Web-Portal für eine einfache geführte Nutzung von mehr als 100 Millionen CAD- und BIM-Blöcken. Direkt geführtes Einfügen von Blöcken aus dem Web in Ihre Zeichnungen im Handumdrehen. TraceParts und Cadenas sind führende Unternehmen im Bereich Digital Engineering 3D-Content und bieten innovative Geschäftslösungen durch leistungsstarke webbasierte Produkte und Dienstleistungen.
Das Traceparts Web-Portal und das Cadenas Web-Portal von progeCAD sind für progeCAD-Anwender weltweit frei verfügbar mit Hunderten von Lieferantenkatalogen und 100 Millionen CAD-Modellen und Produktdatenblättern, die sich für Konstruktions-, Einkaufs-, Fertigungs- oder Wartungsprozesse eignen.
BIM&CO ist die kostenfreie Plattform, die den Standard für BIM-Objekte und qualitativ hochwertige Daten setzt.

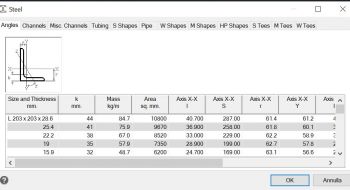

Parametrische Generierung und Einfügen von mechanischen/strukturellen Komponenten für die
Konstruktion über eine spezielle Schnittstelle: - Holz: Schnittholz, Trus Joist® TJI®
- Stahl: Winkel, Rinne, Rohr, S-W-M-HP-Form, S-M-W T-Form
- Stahl: Stift, S-Stift, Träger, Schiene
Zwei Werkzeugpaletten für die neue Tragwerksbibliothek werden gebrauchsfertig zur Verfügung gestellt (Stahlnorm, Profile und Holzdetails)

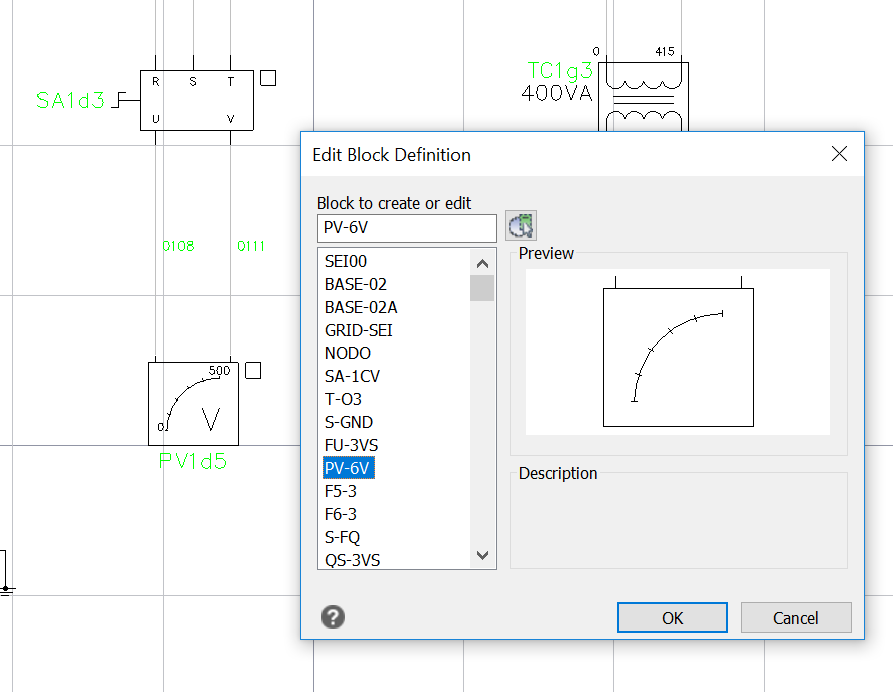

Der Block-Editor bietet einen speziellen Authoring-Bereich, um freies Zeichnen
und die Bearbeitung der Blockgeometrie zu ermöglichen.
Im Blockeditor können Sie:
- die Blockgeometrie ändern,
- Elemente hinzufügen/löschen,
- Attribute definieren,
- Sichtbarkeitszustände verwalten,
- die Blockdefinition testen und speichern.
Geolokalisierung mit Bing Maps
Sie können geografische Standortinformationen als grafischen Hintergrund in eine Zeichnungsdatei einfügen, indem Sie die Position eines Referenzpunktes auf einer vom Bing Maps-Dienst bereitgestellten Karte angeben. Geografische Standortinformationen werden einer Zeichnungsdatei zugewiesen, indem ein Teil der Bing-Onlinekarte in ein Objekt, das als Kartenbild bezeichnet wird, aufgenommen und in die Zeichenfläche eingebettet wird. Karten können als Luftbild (Gelände), Straße oder gemischt visualisiert werden.
Georeferenzierung von Bildern
Georeferenzierung ist der Prozess der Skalierung, Drehung, Verschiebung und Verzerrung des Bildes, um eine bestimmte Größe und Position zu erreichen. Speziell für GIS!
ECW-Unterstützung
ECW ist ein offenes Standard-Bildformat mit Wavelet-Kompression, das von Earth Resource Mapping entwickelt wurde. Das Dateiformat ist für Luft- und Satellitenbilder optimiert und komprimiert sehr große Bilder effizient mit feinem, wechselndem Kontrast. Dies ist ein verlustbehaftetes Kompressionsformat.
MrSID-Unterstützung
MrSID (.sid), ein Akronym für Multiresolution Seamless Image, ist ein von LizardTech entwickeltes und patentiertes Dateiformat zur Kodierung von georeferenzierten Rastergrafiken wie z.B. Orthophotos. Das MrSID (.sid)-Format wird in wichtigen GIS-Anwendungen wie Autodesk, Bentley Systems, CARIS, ENVI, ERDAS, ESRI, Intergraph, MapInfo und QGIS unterstützt.
Unterstützung von Jpeg 2000
Jpeg 2000 ist ein Wavelet-basierter Bildkompressionsstandard. Es wurde vom Ausschuss der Joint Photographic Experts Group im Jahr 2000 mit der Absicht erstellt, ihren ursprünglichen diskreten, auf Cosinus-Transformation basierenden JPEG-Standard zu ersetzen.

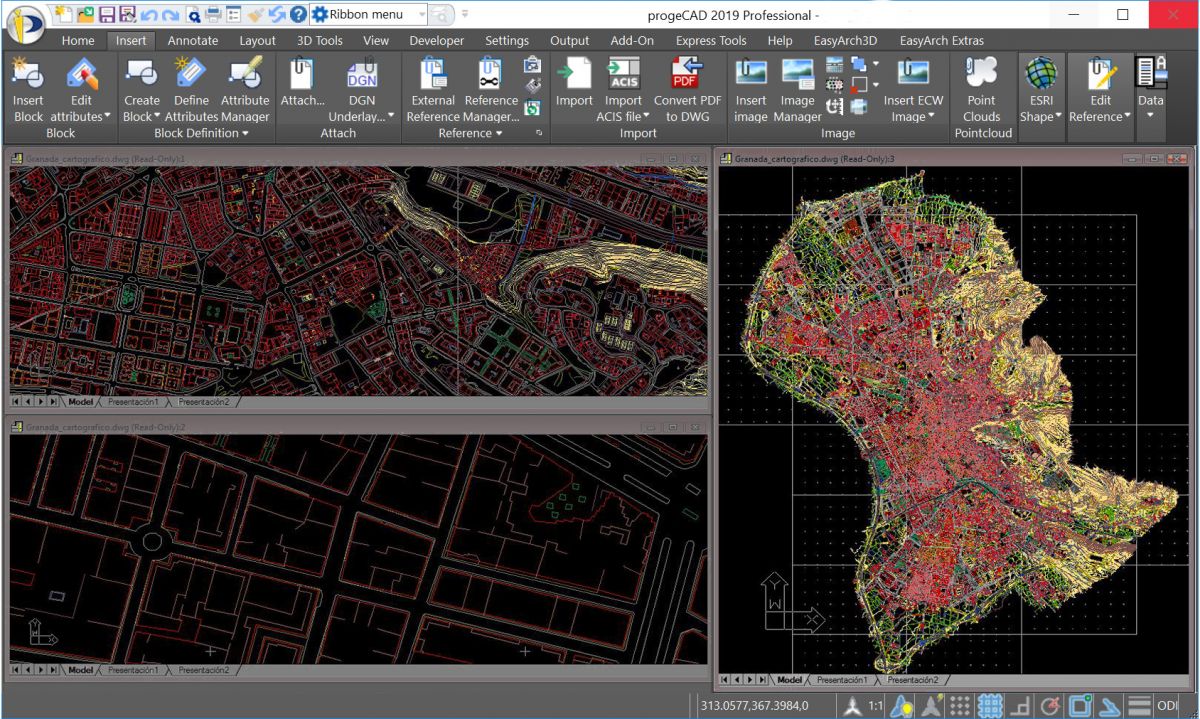

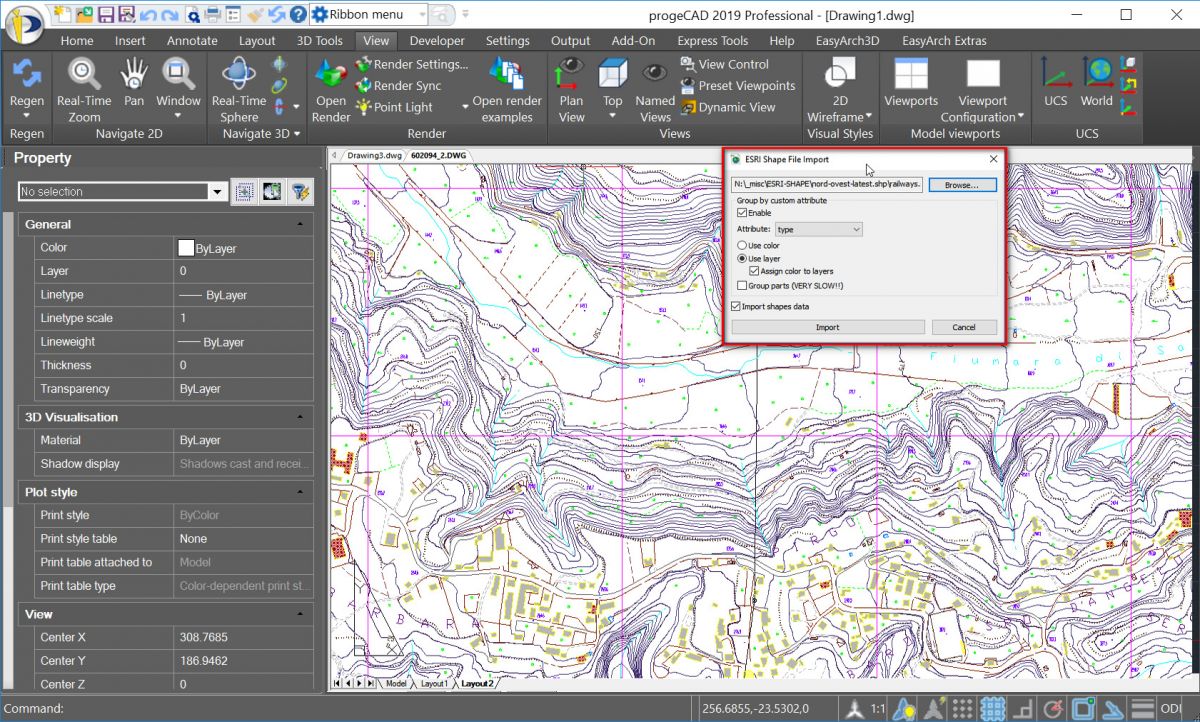

ESRI-SHAPE Import
Importieren Sie SHAPE (ESRI)-Dateien mit Geometrie und deren Attributen in DWG-Zeichnungen. Spezifische Befehlsoptionen ermöglichen das Einfügen von Geometrien, die Verwaltung von Farben und Ebenen sowie die Kontrolle dynamischer Daten.
MAPIMPORT - Geodaten- und FDO-Import
Fügt Geometrien aus SDF*-, SQLite- und SHAPE(ESRI)-Dateien ein oder kann einen Datenbankserverdienst wie WFS**, PostgreSQL oder MySQL verwenden.
*SDF ist ein natives geodatenbasiertes Format von Autodesk®, das für die Speicherung großer klassifizierter Datensätze optimiert ist. ** Der Web Feature Service (WFS) ermöglicht Benutzern die gemeinsame Nutzung von Geodaten und/oder nicht-räumlichen Daten über das Internet. So können Feature Services über das Internet in WebMaps, Desktop- und Webanwendungen genutzt werden.
MAPIINSERT - Einfügen mehrerer Bilder
Einfügen mehrerer Bilder zur gleichen Zeit (besonders nützlich für georeferenzierte Bilder).
Affine Transformation
Werkzeug zur Bildbearbeitung (Raster Design). Verwenden Sie die affine Transformation, wenn Sie zwei oder mehr verschiedene Datensätze aus unterschiedlichen Quellen geografisch aneinander angleichen möchten: zum Beispiel, wenn Sie eine neue Teilkarte in eine bereits vorhandene Flurstückskarte einfügen. Die affine Transformation ist eine ungleichmäßige Anpassung eines Datensatzes auf der Grundlage der Verschiebung bekannter Passpunkte an neue Positionen. So können z. B. Daten, die durch Luftbildvermessung erfasst wurden, aufgrund von Ungenauigkeiten bei der Flugausrichtung und der Kamera ungenau sein. Durch den Vergleich dieser Daten mit den genauen Vermessungsdaten am Boden können die Luftbilddaten mit Hilfe von Kontrollpunkten und Objekten, die beiden Datensätzen gemeinsam sind, über die genauen Daten transformiert werden.
3D- und 2D-Civil-Funktionen
Schnelle Triangulation von Punktwolken Erstellung von TIN-Oberflächen aus Punkten innerhalb von Punktwolken-Scan-Dateien oder aus durch Vermessung gesammelten Punkten. Auf diese Oberflächen kann der AUTOSEZ-Befehl angewendet werden.

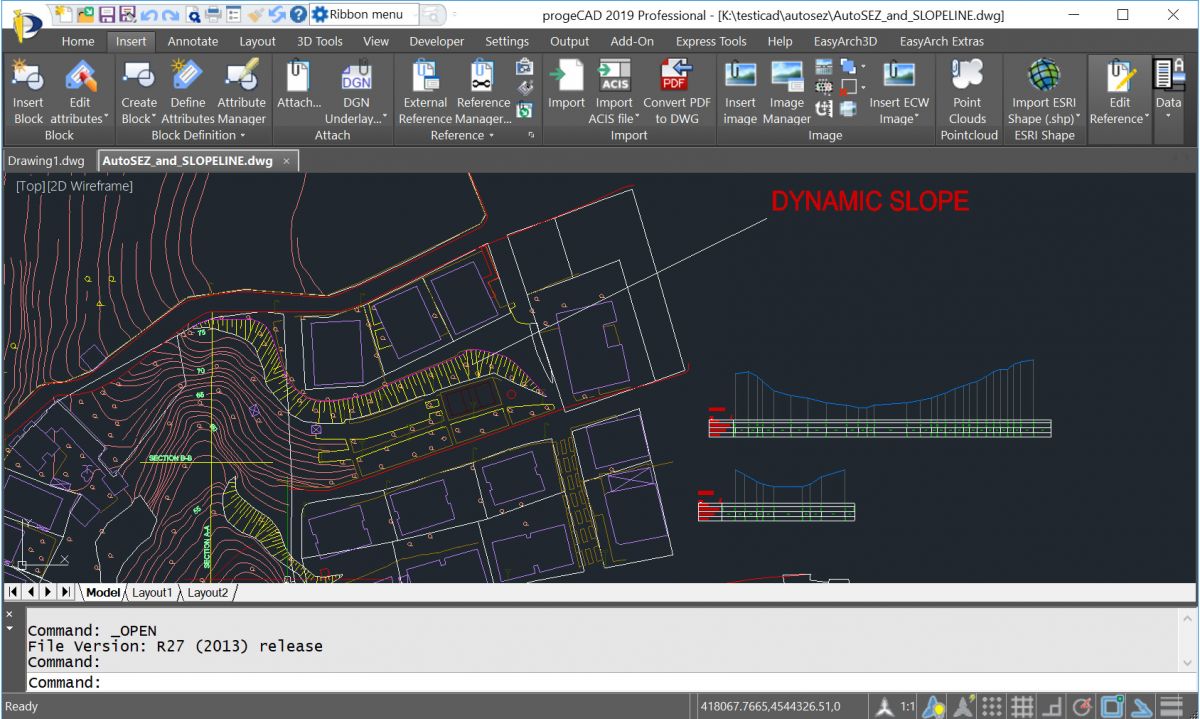

AUTOSEZ Das Werkzeug zur automatischen Erstellung von Oberflächenprofilen zur Darstellung von Oberflächenhöhen entlang einer horizontalen Ausrichtung, um z.B. Straßenränder oder Gräben (Topographische Schnitte) darzustellen.
SLOPE Das Werkzeug zur einfachen Erstellung von Geländehöhenlinien (Ticks) zwischen zwei Kanten oder zur Umwandlung von Polylinien in Hang-Polylinien.

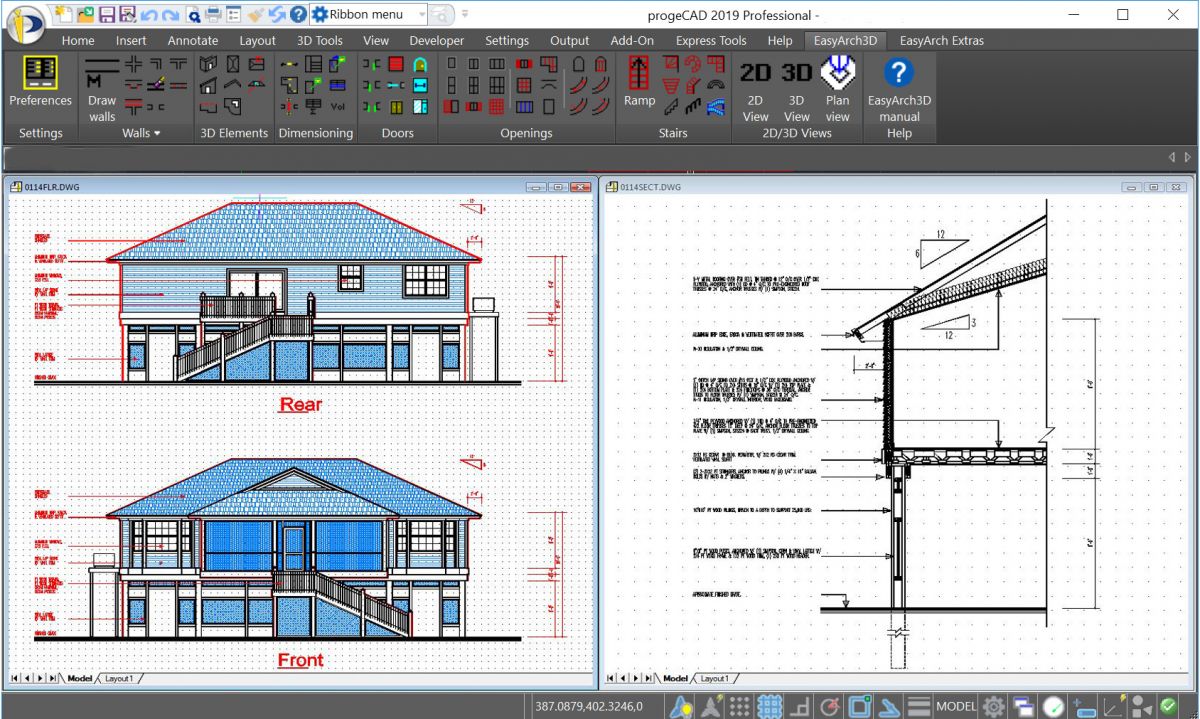

Das automatisierte Planungswerkzeug für Architekten wurde zur Steigerung Ihrer Produktivität entwickelt.
Kompatibel mit AutoCAD®AEC Objekten (AutoCAD Architecture®). Das neue AEC-Paket ermöglicht das Zeichnen von 3D-Architekturelementen mit einer 2D-Ansicht im Grundriss und nutzt eine ganze Reihe neuer Architekturstil-Befehle. Die gezeichneten Objekte sind nun spezifische AEC-Elemente, die über die Stilverwaltung bearbeitet und konfiguriert werden können. Standardmäßig ersetzt es das frühere EasyArch-Architektur-Plugin, das weiterhin verfügbar ist und mit der Variablen AECMODE aktiviert werden kann.
Hauptmerkmale:
- Zeichnen von Wänden, Türen, Vorhangfassaden, Fenstern, Treppen und Geländern
- Zeichnen von Decken, Dächern oder Dachelementen
- Wände und Decken können durch direkte Konvertierung von 2D-Elementen erstellt werden
- Mehrgeschoss-Manager zur Zuweisung von Ebenen/Geschossen zu AEC-Elementen.
- AEC-Stile-Manager: Verwalten und Anpassen von AEC-Stilen für Wände, Türen, Fenster, Vorhangwände und Vorhangwandelemente, Treppen und Geländer sowie Decken
- AEC-Familie - importiert AEC-Objektstile aus externen FAM- oder DWG-Dateien
Unterstützung für metrische und britische Einheiten

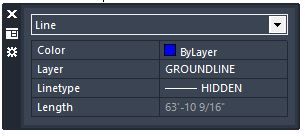

Die Palette Schnelleigenschaften zeigt eine Liste von Objekteigenschaften für ein oder mehrere ausgewählte Objekte. Schneller Zugriff auf die nützlichsten Objekteigenschaften unter Vermeidung irrelevanter und verwirrender Felder. Sie haben die Palette Schnelleigenschaften neben dem Cursor, wenn Sie auf ein Objekt klicken.

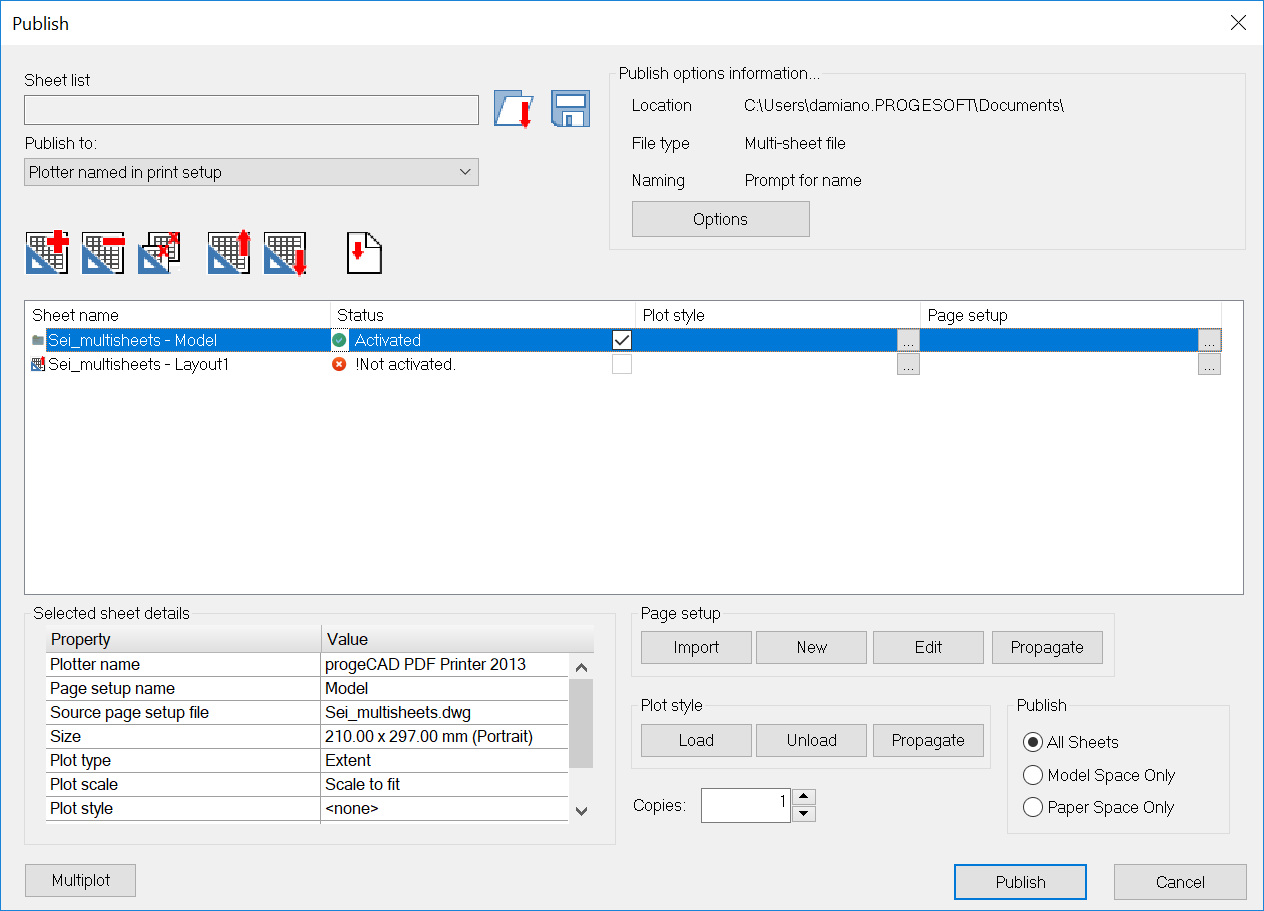

Layouts, die aus einer oder mehreren Zeichnungen stammen, können mit den Druckeinstellungen der einzelnen Layouts gedruckt oder als PDF oder DWF exportiert werden. Beschleunigen Sie bei Notwendigkeit den Druckprozess, um mehrere verschiedene Zeichnungen oder Zeichnungen mit mehreren verschiedenen Layouts zu drucken oder zu exportieren.

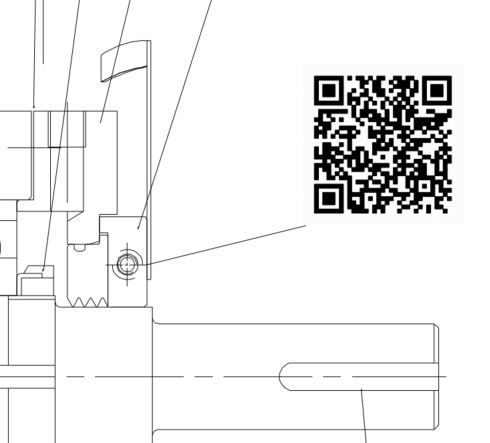

Erstellen Sie einen QRCODE aus einem beliebigen Text, einer URL usw. und fügen Sie diesen ein.
Machen Sie den Text aus QR-Codes in Ihren Zeichnungen mit einem beliebigen Mobiltelefon oder Tablet mit einer Kamera scannbar.
QR-Codes, auch als mobile Strichcodes bekannt, ermöglichen u. a. die Darstellung von Text, URLs, Kontaktinformationen.
Benutzer können automatisch viele nützliche Informationen für die Durchführung von Wartungsarbeiten erhalten, indem sie einfach die in den Zeichnungen sichtbaren QR-Codes einscannen.
Dank dieses Plugins wird das Einfügen von Fotos einfach und intuitiv, mit der Möglichkeit, deren Perspektive über ein Mehrpunkt-System zu korrigieren.
Zeichnungsübersetzer mit Generativer KI
Uuml;bersetzen Sie im Handumdrehen Zeichnungen in jede Sprache !
Der neue auf generativer KI basierende progeCAD Textübersetzer für Zeichnungen nutzt die Übersetzungsmaschine von Google® KI, um Ihre Zeichnung ganz oder teilweise in eine beliebige Sprache zu übersetzen. Die übersetzten Texte ändern ihre Natur nicht, daher bleibt die Zeichnung mit jeder CAD-DWG Software kompatibel. Er funktioniert mit Text, MText, Block-Attributen, Multiführungen und Tabellen.
Dies ist ein ideales Produkt für Architekten, Ingenieure und all jene Designer, die ihre eigenen Zeichnungen in einer fotorealistischen Visualisierung darstellen wollen.

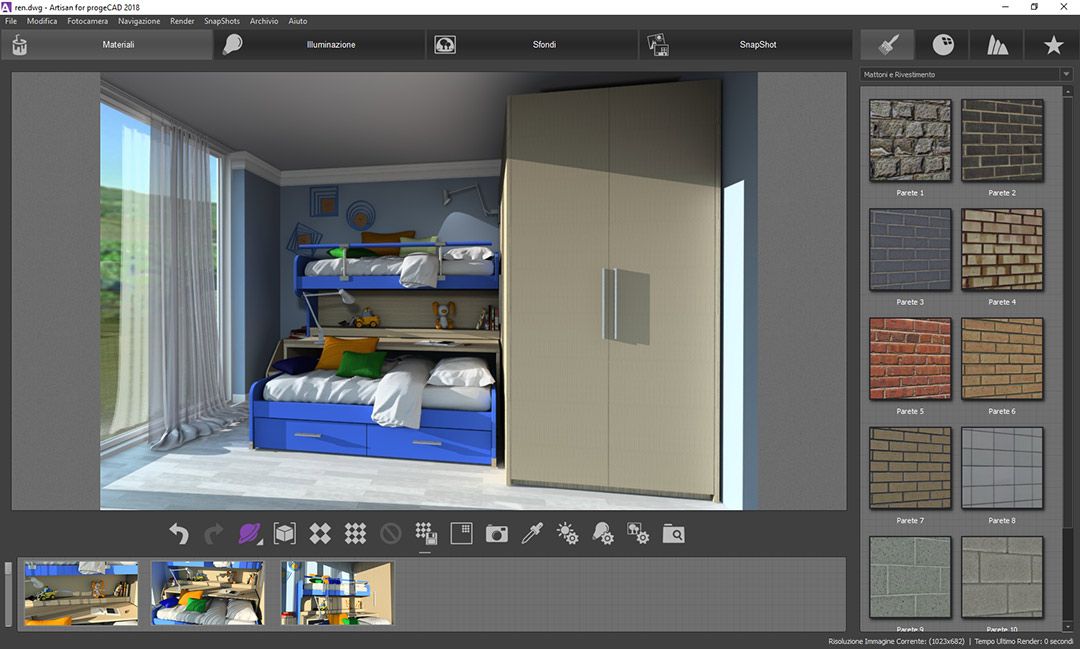

progeCAD professional enthält kostenlos die Advanced Artisan Renderer Engine basierend auf dem Ray-Tracing-Algorithmus. Sie ermöglicht Ihnen, schnell ein fotorealistisches Bild Ihres Modells mit einer Vielzahl von voreingestellten Materialien und Beleuchtungseinstellungen zu generieren, kombiniert mit der Möglichkeit, individuelle Lichtquellen und realistische Materialien zu erstellen. Sie hat die folgenden Eigenschaften:
- Fotorealistisches Rendering mit Licht- und Schatteneffekten
- Materialien: Holz mit Maserung, Stein, Kunststoff, Metall, Ziegel (individuell gestaltbar, verschiedene Farbtöne)
- Beim Finishing kann mit Effekten wie Reflexion oder Transparenz veredelt werden.
- Volle Kontrolle über die Beleuchtung durch mehrere Lichtquellen
- Bibliothek mit vordefinierten Materialien
- Sanfte Schattenübergänge
- Steuerung des Sonnenstandes
- Speichern von Bildern mit einer benutzerdefinierten Auflösung
- Vordefinierte Beleuchtungsschemata
- Bibliothek mit voreingestellten Hintergründen, 2D und 3D (hemisphärisches Bild)
- Verwalten Sie SnapShots, um alle Daten aus Ihrer Arbeit in Szenen zu speichern.
- Archive eigener Bibliotheken von Materialien, Lichtquellen und Hintergründen.
Mit progeCAD können Sie auch problemlos Zeichnungen in andere Rendering-Software exportieren wie: LightWave (.lwo), 3dStudio (.3ds), Pov-Ray (.pov)
Die Gestaltung einer Zeichnung in progeCAD kann ihr zusätzliche Wirkung während einer Präsentation verleihen. Das Hinzufügen von Farbverläufen zu Oberflächen zur Erzeugung eines "realistischeren" Aussehens ist eine gute Möglichkeit, dies zu erreichen.

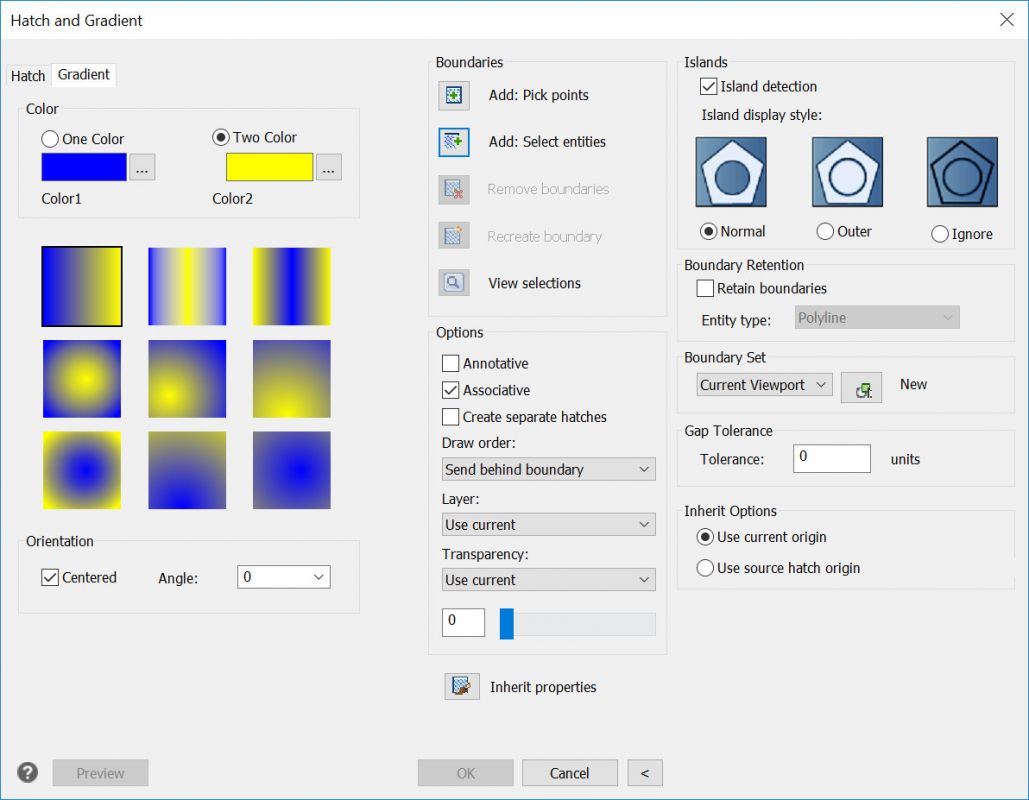

Farbverläufe können über eine benutzerfreundliche Oberfläche angezeigt und erstellt werden. Der Schraffurdialog wurde überarbeitet.
Bla

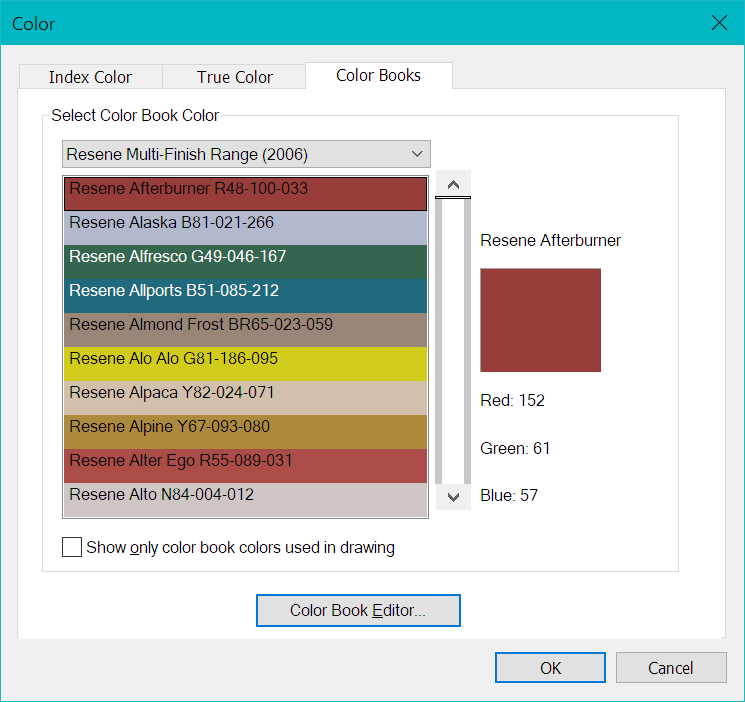

progeCAD unterstützt Standard-Farbbücher.
Mit progeCAD werden die RGB-Werte der Farbbuchfarben, die den Objekten zugeordnet sind,
in allen aktuellen und älteren Zeichnungsdateien beibehalten.
Die Funktion automatisiert die Größenanpassung von Beschriftungen wie Text, Schraffur und Bemaßung in mehreren Ansichtsfenstern mit unterschiedlichen Maßstäben. Die Beschriftungsobjekte werden basierend auf der aktuellen Einstellung des Beschriftungsmaßstabes skaliert und automatisch in der richtigen Größe angezeigt. Die folgenden Objekte können annotativ sein, d.h. sie können automatisch vergrößert werden:
- Text (einzeiliger Text)
- Mtext (Mehrzeiliger Text)
- Beschriftungen
- Toleranzen
- Schraffuren
- Blöcke
- Blockattribute

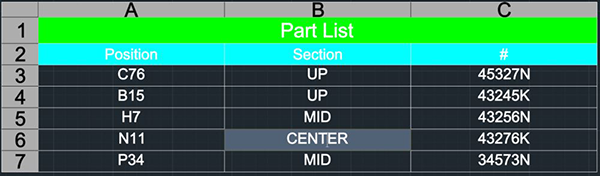

Eine Tabelle ist ein Objekt mit Informationen, die in Zeilen und Spalten angeordnet sind. Ähnlich wie in einer Tabellenkalkulation können die Zeilen und Spalten mit Hilfe von Griffen angepasst werden, und Stile können der Tabelle und den ausgewählten Zellen zugewiesen werden.
progeCAD Tabellen unterstützen AutoCAD® wie Text-in-place-Bearbeitung, numerische Zeilen und alphabetische Spalten.

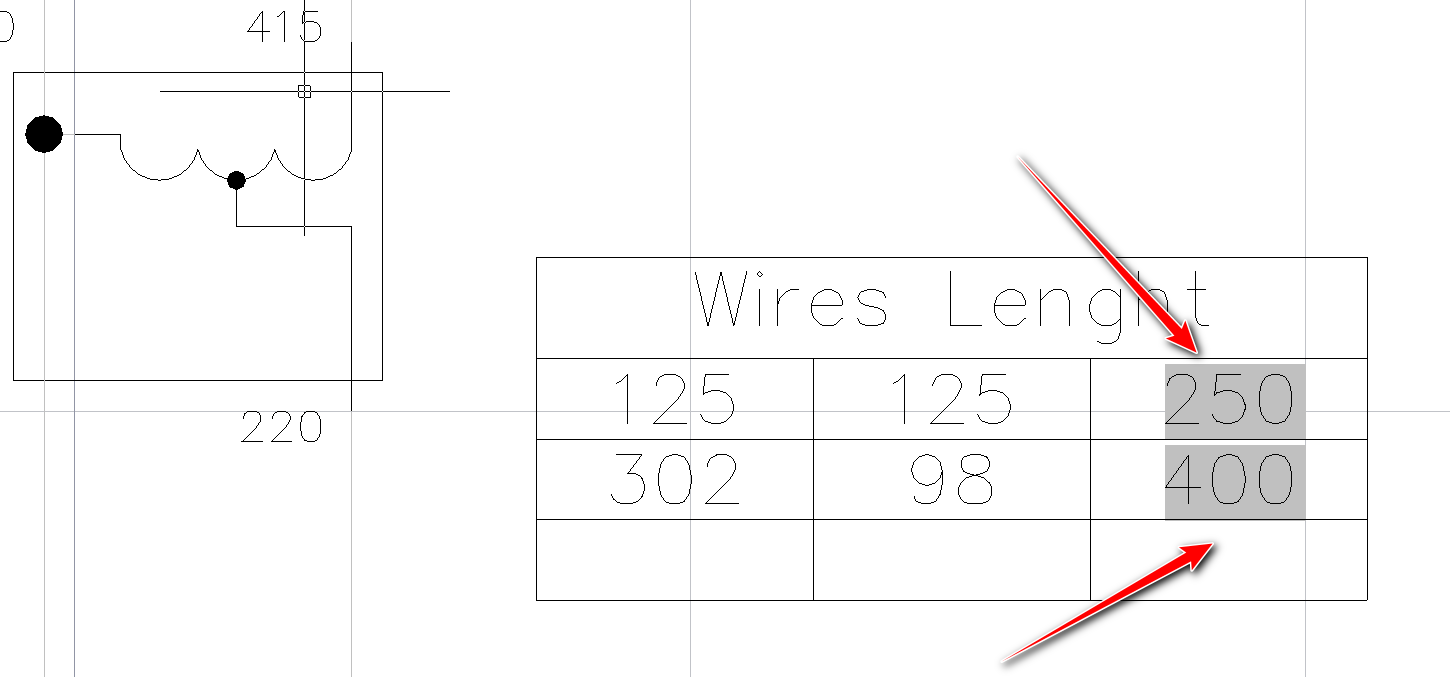

Tabellenzellen können Formeln enthalten, mit Berechnungen in Bezug auf die Werte andere Tabellenzellen.
Mit einem Doppelklick auf eine Tabellenzelle können Sie Formeln aus dem Tabellenzellen-Editor einfügen.
Jedes Konstruktionsprojekt erfordert einen Satz von Zeichnungen und Spezifikationen, um den Bericht zu begleiten, der den Umfang der Konstruktion spezifiziert. progeCAD Sheet Set Manager ist ein erstaunliches Werkzeug, um Ihre Zeichnungen von Anfang bis Ende in Ihrer Konstruktion zu verwalten.
Wenn Sie Blattsätze verwenden, nehmen Sie einfach Zeichnungsdateien und ordnen diese in der richtigen Reihenfolge, so dass sie bei der Arbeit an Ihrem Projekt leicht wiedergefunden werden können.
Zeichnungssätze verbessern die Zusammenarbeit im Team und erleichtern die Arbeit an einem Teilsatz, während Sie an einem anderen arbeiten.

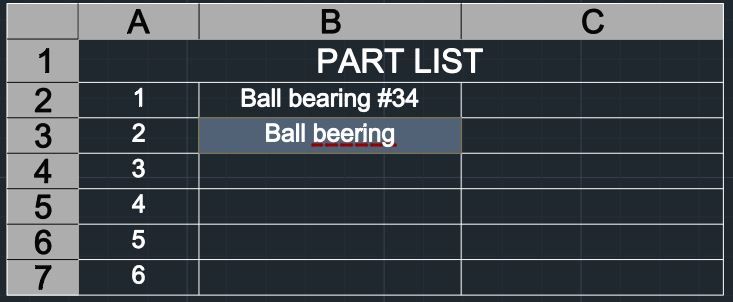

Mehrzeiliger Text, Multileader- und Tabellentext wird während der Eingabe automatisch auf
Rechtschreibung geprüft, wobei falsche Wörter unterstrichen werden.
Steuert den Bereich Auswahlfilter. Es zeigt alle Objekte in der Zeichnung an und ermöglicht Ihnen, Objekte nach Layer, Farbe, Objekttyp und Linientyp zu filtern und auszuwählen. Wenn Sie mit der Auswahl von Elementen fertig sind, können Sie dann den Auswahlsatz in nachfolgenden Befehlen verwenden.

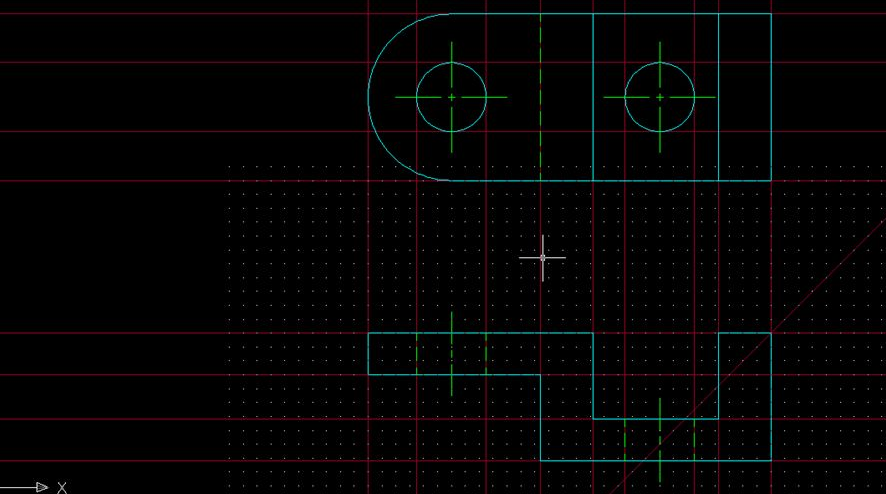

Eine Konstruktionslinie ist eine spezielle Art der unendlichen Linie, die typischerweise verwendet wird,
wenn schnelle Zeichnungstechniken erforderlich sind.
Ähnlich wie die unendliche Linie ist die Konstruktionslinie eine Linie durch einen gegebenen Punkt,
,die in einem bestimmten Winkel im dreidimensionalen Raum ausgerichtet ist und sich in beiden
Richtungen bis ins Unendliche erstreckt.
Eine Punktwolke ist eine Sammlung von Punkten, die mit 3D-Laserscannern oder anderen speziellen Technologien erfasst wurden, um 3D-Darstellungen bestehender Strukturen zu erstellen.
Punktwolkendateien helfen im Entwurfsprozess, indem sie einen realen Bezug bieten, auf dessen Basis Sie referenzierte Objekte wiederherstellen können. Sobald eine Punktwolke in eine Zeichnung eingefügt wurde, können Sie sie als Bezug für die Zeichnung verwenden, ihre Darstellung ändern oder eine Farbe anwenden, um verschiedene Merkmale zu unterscheiden.
Neben den Standard-Dateiformaten können Sie mit progeCAD auch folgende Punktwolken-Formate importieren. XYZ, PLY und LAS
Erzeugen Sie standardkonforme ADOBE PDF's mit Ihren dynamischen 3D-Inhalten.
3D-PDF ermöglicht es, auf einfache und innovative Weise mit der ganzen Welt zu kommunizieren und Ihre Daten mit anderen zu teilen. Intelligente Zusammenarbeit mit Ihren Konstrukteuren und Designern sowie Anwendern, die nicht mit CAD-Software zu tun haben.
3D-PDF kann mit der kostenlosen Software Adobe® Reader®/Acrobat Reader DC visualisiert werden.
Erstellen Sie Schraffurmuster aus Bildern, Blöcken, externen Referenzen (XRefs) und Wipeouts (Abdeckungen).
Superhatch ist eine Funktion der Express-Tools, mit der Sie schnell mit Ihrem eigenen Muster schraffieren können, ohne dass Sie pat-Dateien programmieren oder erstellen müssen. progeCAD's bitmapfähige Schraffur ist ein Teil der Superhatch-Funktion.
Cloud Services werden das digitale Lifestyle-Erlebnis für den Benutzer neu definieren. Speichern und öffnen Sie mit progeCAD Zeichnungen in der Cloud! progeCAD Cloud macht es Ihnen leicht, jede Ihrer Zeichnungen von überall aus zu erreichen. Darüber hinaus ist es eine optimale Möglichkeit, Zeichnungen mit Ihrem Team und Ihren Kunden zu teilen. progeCAD Cloud unterstützt die wichtigsten Cloud-Services für die Dateifreigabe und Synchronisierung wie DropBox, Google Drive und Microsoft One Drive.
Liest und schreibt 3D-Solids mit ACIS-Bibliotheken (die gleichen wie in AutoCAD®). ACIS Solids sind verfügbar dank einer Vereinbarung mit Spatial, dem Technologielieferanten der wichtigsten CAD-Software für die Volumenmodellierung der Welt. progeCAD Professional hat ein komplettes Management von ACIS Solids implementiert, welche visualisiert, erstellt, bearbeitet und ausgedruckt werden können. Jeder Datenaustausch in CAD-Projekten, bei denen ACIS Solids verwendet werden, ist daher viel einfacher! Die Erstellung komplexer dreidimensionaler Formen mit Hilfe von Volumenmodellen wird zu einem wesentlich einfacheren Verfahren.
Extrahieren von Informationen aus Objekten wie Blockattributen und Zeichnungseigenschaften. Erstellen eines detaillierten Zeitplans, einer Stückliste oder einer Materialliste in einer Tabelle innerhalb einer Zeichnung oder in einer externen Datei. Erstellen Sie z. B. bei einem Wohnungsbauprojekt einen Zeitplan für die Türinstallation, den Sie in der Zeichnung entwerfen. Mit dem Datenextraktions-Assistenten können Sie die Auswahl auf Türobjekte beschränken und die Daten extrahieren. Sie können eine Liste auch als externe Excel-Datei erstellen. Sie können eine Datenextraktionsdatei als Vorlage verwenden, um jederzeit dieselbe Art der Extraktion durchzuführen.
Dynamische CAD-Tabellen
Die DATENEXTRAKTION kann CAD-Tabellen erstellen, die dynamisch mit der Zeichnung verknüpft sind und über die Funktionen zur DATENVERKNÜPFUNG automatisch bei Zeichnungsänderungen aktualisiert werden.
DATENVERKNÜPFUNG
Verknüpfen Sie eine Microsoft Excel-Tabelle mit einer progeCAD-Tabelle, die dynamisch mit der externen Datei verlinkt ist. Das Beste an der Datenverknüpfung ist, dass jede Änderung, die Sie an der Excel-Tabelle vornehmen, die progeCAD-Tabelle aktualisiert. Außerdem, wenn Sie es auf diese Weise konfügurieren, können Sie die CAD-Tabelle bearbeiten und die Änderungen zurück in die Excel-Tabelle schreiben.
XLSIMPORT
Importiert direkt eine .xls oder .xlsx-Datei in eine neue statische progeCAD-Tabelle. Die importierten Daten füllen eine neue Tabelle, die während des Imports automatisch erstellt wird, und die neue Tabelle wird automatisch so formatiert, dass sie dem Format des ursprünglichen Arbeitsblatts entspricht.
Dynamische Eingabe ist eine alternative Möglichkeit, Befehle über eine Befehlszeilenschnittstelle an Ihrem Fadenkreuz einzugeben. Sie können Daten wie die Länge einer Linie oder den Radius eines Kreises mit dynamischer Darstellung in Bezug auf die Mausposition eingeben. Wenn die dynamische Eingabe eingeschaltet ist, zeigt ein Tooltip aktualisierte Informationen gleich neben dem Cursor an. Wenn ein Befehl ausgeführt wird, können Sie Optionen und Werte im Tooltip-Textfeld angeben. Sie können auch die dynamische Eingabe so konfigurieren, dass sie Ihren persönlichen oder firmeneigenen Standards entspricht. Das Ziel ist, Ihre Produktivität weiter zu steigern, indem Sie die Entwurfs- und Bearbeitungsprozesse wesentlich effizienter gestalten.
Alle leistungsstarken 3DConnexion-Mäuse und -Geräte werden unterstützt, mit kontextbezogenen Menüs und Optionen.
BetterWMF löst Probleme beim Kopieren und Einfügen von Zeichnungen in andere Softwarepakete wie z.B. Microsoft Word.
Wenn Sie einmal versucht haben, ein CAD-Bild in ein Microsoft Office-Dokument einzufügen, haben Sie möglicherweise mehrere Probleme festgestellt: Zunächst entstehen unerwünschte Grenzen. Die resultierende Größe eines Bildes entspricht dem Grafikbereich des CAD-Fensters zum Zeitpunkt der Erstellung und nicht dem der ausgewählten Objekte. Dies bedeutet in der Regel, dass Bilder, die von progeCAD in andere Windows-Anwendungen kopiert werden, einen großen leeren Bereich oben oder rechts haben. Auch wenn Sie das Dokument mit dem Bild drucken, werden Sie feststellen, dass alle Linien gleichmäßig (sehr) dünn werden. Schließlich haben Sie evtl. festgestellt, dass es sehr schwierig ist, Ihr Bild maßstabsgetreu zu vergrößern.
Für jedes einzelne dieser Probleme sind spezielle Workarounds mit unterschiedlichem Erfolg möglich. Die einzig echte Lösung ist BetterWMF.
Erfahren Sie mehr...
progeCAD ist voll kompatibel mit der BetterWMF-Version für AutoCAD LT, bietet aber alle die im großen AutoCAD verfügbaren Funktionen.

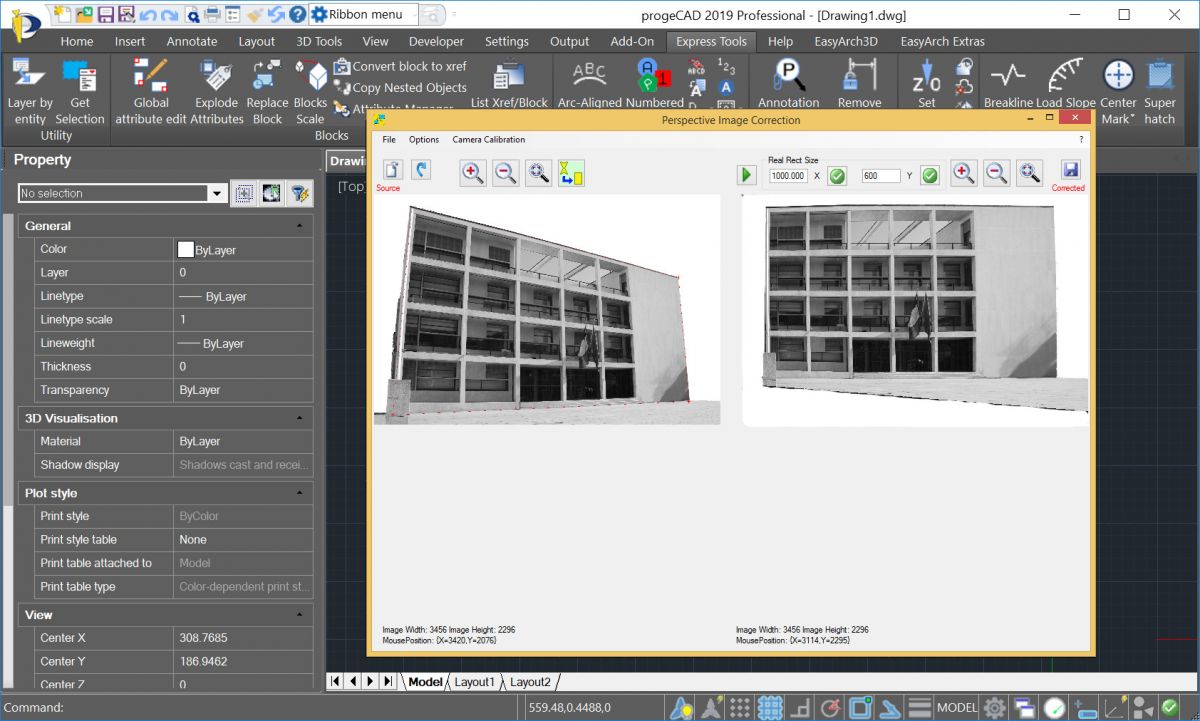

progeCAD Express Tools ist eine Reihe von Werkzeugen, die hauptsächlich unter dem Menü Express zusammengefasst sind und die progeCAD-Funktionalität erweitern, so dass der Benutzer die Produktivität durch einfache, schnelle und effiziente Durchführung komplexer mehrstufiger CAD-Operationen steigern kann.
Die digitale Signatur zertifiziert den Autor einer Datei und zeigt an, ob die Datei seit der Anbringung der digitalen Signatur geändert wurde.
Die Empfänger von Zeichnungen erhalten zuverlässige Informationen über den Autor einer Zeichnung.
Zeichnungsbesitzer erhalten einen zuverlässigen Nachweis, dass eine Zeichnung seit der digitalen Signatur nicht mehr verändert wurde.
RASTERBILD-MANIPULATION (Zum Video)
Fügen Sie Rasterbilder mit nur einem Mausklick ein und bearbeiten Sie sie! Mit den leistungsstarken Werkzeugen zur Rasterbearbeitung und Raster-zu-Vektor Konvertierung hilft Ihnen progeCAD, gescannte Zeichnungen und Pläne einfach zu bereinigen, zu bearbeiten, zu verbessern und zu pflegen. Verwenden Sie Bilder aus einer breite Palette von Formaten, betten Sie Bilder ein, importieren und exportieren Sie sie. Verwenden Sie eine polygonale Maske, um Teile von Bildern anzuzeigen. Inklusive Funktionalität zur Bildtransformation und Anzeige georeferenzierter Bilder.
VEKTORISIERER (RASTER-ZU-VEKTOR KONVERTER)
progeCAD Professional enthält eine kostenlose Version von WinTopo, einem Vektorisierungswerkzeug. Dessen Hauptfunktionen sind:
- Laden von BMP Bitmaps (Rasterbilder)
- Verfeinert im BItmap Linien and detektiert Kanten
- Erzeugt einfarbige Vektoren aus verfeinderten Linien
- Zeigt Vektoren über dem Bitmap an
- Überträgt Vektoren nach progeCAD, IntelliCAD, AutoCAD
DYNAMISCHES BKS
Die Funktion "dynamisches BKS" erstellt automatisch eine temporäre XY-Ebene zum Zeichnen. Damit wird das Zeichnen in einer 3D-Umgebung erheblich beschleunigt.
MULTILINIEN
Der Befehl MLINIE ermöglicht es, mehrere parallele Linien mit einem einzigen Befehl zu zeichnen. Diese Funktion erzeugt gleichzeitig perfekt parallele Linien und die Linien werden als eine Einheit behandelt, was die Bearbeitung erleichtert. Die Unterstützung von Multilinien beschleunigt und vereinfacht das Zeichnen erheblich und verbessert die AutoCAD® Kompatibilität. Multilinienstile werden unterstützt.
MULTIFÜHRUNGEN (Zum Video)
Mit dem Befehl MLEADER lassen sich Führungen mit einer Auswahl von Pfeilen, Segmenten und Inhalten erstellen, einschließlich Text und Blöcke mit Attributen.
NUMMERIERTE MARKER (Sprechblasen oder Ballons)
Automatische Erzeugung von Sprechblasen mit fortlaufenden Zahlen oder Buchstaben.
INKREMENTELLES SPEICHERN
Es werden nur geänderte Teile einer bereits gespeicherten Zeichnungsdatei aktualisiert, wodurch die Zeit zum Speichern verkürzt wird. Wenn Sie inkrementelle Speicherung verwenden, enthalten Zeichnungen einen gewissen Anteil an nicht genutztem Speicherplatz. Mit jeder inkrementellen Speicherung erhöht sich dieser Prozentsatz, bis er einen maximalen Prozentsatz erreicht, der durch die Variable ISAVEPERCENT festgelegt wird.
PUNKTE IMPORTIEREN
Importiert 2D-3D-Punkte mit bestimmten Koordinaten aus einer .txt- oder .csv-Datei in eine Zeichnung. Punkte können als separate Punktelemente, als Scheitelpunkte einer Polylinie oder als Scheitelpunkte eines Splines importiert werden.
ADDSELECTED
Erzeugt ein neues Objekt mit demselben Typ und denselben allgemeinen Eigenschaften (Layer, Farbe, Linientyp usw.) wie ein ausgewähltes Objekt, jedoch mit anderen geometrischen Werten.
AREATEXT
Berechnet die umgrenzte Fläche und platziert Text mit dem Flächenwert in der Mitte der Fläche. Über den Konfigurationsdialog kann der Benutzer folgende Einstellungen vornehmen: Für die Zeichnung verwendete Einheiten, für die Messung gewünschte Einheiten, Präfix, Suffix, Maßeinheiten, Zahlenformat, Begrenzung beibehalten. Es ist möglich, einen Bereich durch mehrere Punkte, die direkte Auswahl von Objekten oder durch Klicken innerhalb eines geschlossenen Bereichs auszuwählen.
SPLINEBEARBEITUNG
Sie können Passpunkte eines Splines löschen, Passpunkte für eine höhere Genauigkeit hinzufügen oder Passpunkte verschieben, um die Form eines Splines zu ändern. Sie können einen Spline öffnen oder schließen und die Start- und End-Tangenten von Splines bearbeiten. Die Splinerichtung ist umkehrbar. Sie können auch die Toleranz eines Splines ändern. Die Toleranz bezieht sich darauf, wie der der Spline zu dem von Ihnen angegebenen Satz von Passpunkten passt. Je geringer die Toleranz, desto stärker wird der Spline von Passpunkten angezogen.
BEARBEITUNG MIT MULTIGRIFFEN UND SOLIDGRIFFEN
Multigriffe zum Modifizieren, Verschieben, Drehen, Skalieren, Strecken oder Spiegeln
Durch Ziehen von Griffen können Sie die Form und Größe von primitiven Solids ändern. So behält beispielsweise die Änderung der Höhe eines Kegels die gesamte Kegelform bei und aktualisiert automatisch den Basisradius. Die Solidgriff-Funktion wurde eingeführt, um die 3D-Bearbeitung zu erleichtern.
ANHEBEN (LOFT) BEFEHL
Der Befehl zum Anheben ähnelt dem Befehl zum Extrudieren, ist aber wesentlich vielseitiger. Anstatt eine einzelne Form zu extrudieren, können Sie mit dem Befehl zum Anheben gleichzeitig mehrere Formen extrudieren und ein kontinuierliches Objekt erstellen.
ABFLACH (FLATSHOT) BEFEHL
Erstellt eine 2D-Darstellung eines 3D-Solidobjekts basierend auf dessen aktueller Ansicht. Eine ganze Zeichnung kann mit einem einzigen Vorgang verebnet werden.
SPIRALE (HELIX) BEFEHL
Zeichnet eine benutzerdefinierte 3D-Polyline mit der Form einer Spirale
progeCAD 2025
progeCAD ist eine AutoCAD®-kompatible 2D/3D-CAD-Anwendung, die mit AutoCAD® DWG-Dateien von AutoCAD® 2.5 bis AutoCAD® 2025 arbeitet! Die beste Lösung für AEC, MCAD und alle allg. CAD-Aufgaben. Weiterlesen...
Gewohnte Oberfläche
Mit der der Benutzeroberfläche von progeCAD fühlen Sie sich von Beginn an wohl - dank der Arbeitsbereiche mit klassischen Menüs oder Ribbons sowie Befehlen analog zu AutoCAD®. Weiterlesen...
Vergleich
progeCAD bietet alle wichtigen Funktionen von AutoCAD® und ist auch bekannt für seine praktischen Zusatzwerkzeuge, die kostenlos enthalten sind, um Ihre Produktivität weiter zu steigern. Ihr kostengünstiges CAD-Werkzeug! Weiterlesen...
Flexible Lizenzierung
progeCAD Professional ist mit verschiedenen unbefristeten Lizenzlösungen erhältlich, die für alle Unternehmensgrößen geeignet sind, vom einzelnen Zeichner bis zum Global Player. Weiterlesen...
progeCAD 2025
